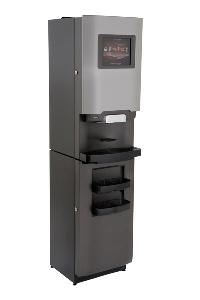

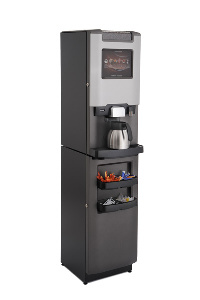

In 2009 I have worked out, in cad-program Pro/Engineer, the lower cabinet door and the trays of De Jong DUKEs coffee machine Virtu.

A design company determined the overall design. This design I converted into a good parametric model in CAD and I've done the technical execution of the attachment of the trays onto the cabinet door. The attachment of the trays has been tested using rapid prototyping, which showed that the constructed structure was functioning properly.

The end result was a 3D CAD model and 2D drawing of two parts, with which the molds could be made.

Voor koffieautomaat Virtu van De Jong DUKE heb ik in 2009 de onderkast deur en het legbakje in de deur uitgewerkt in cad-pakket Pro/Engineer.

Een ontwerpbureau heeft hierbij de vormgeving bepaald. Deze vormgeving heb ik omgezet naar een goed parametrisch model in CAD en ik heb de technische uitwerking gedaan van de bevestiging van de legbakjes aan de onderkast deur. Deze bevestiging is getest met behulp van rapid prototypes, waarbij bleek dat de ontworpen constructie naar behoren functioneerde.

Het eindresultaat was een 3D-cad model en 2D-tekening van beide onderdelen, waarme de spuitgietmatrijzen gemaakt kunnen worden.
